说到室内施工图各种节点设计
各位同学们是不是慌的一bi
你先别慌,
在画各种节点大样之前,
平面图,立面图,剖面图都画好了?
平面图画不好还怎么混?
下面小编给同学们整理了关于平面图的干货,
带你GET一些平面图的技巧~
数一数平面图到底有哪些?

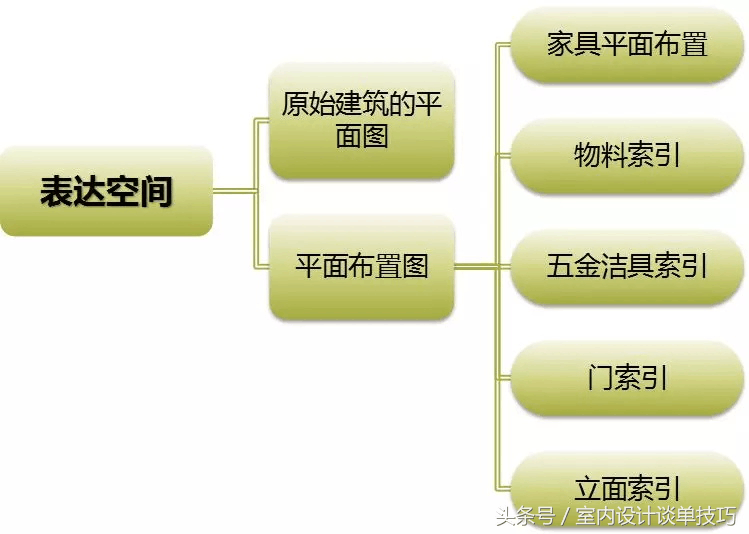

表达空间的图

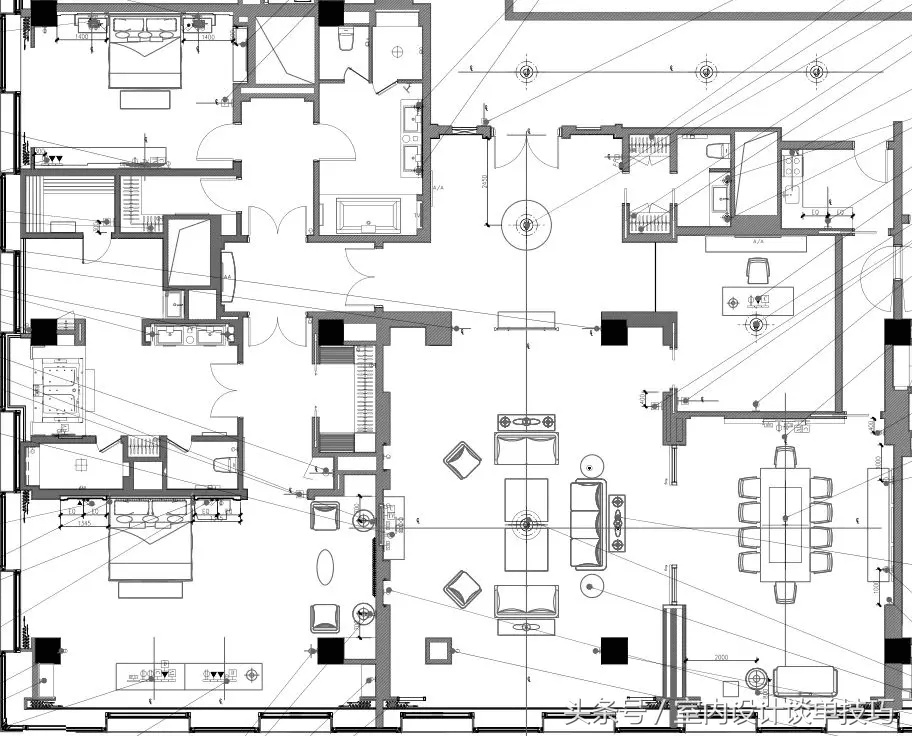

1.设计前的:原始的建筑平面图
2.设计后的:平面布置图
教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

表达隔墙的图
1.隔墙尺寸图
2.完成面尺寸图
表达地面的图

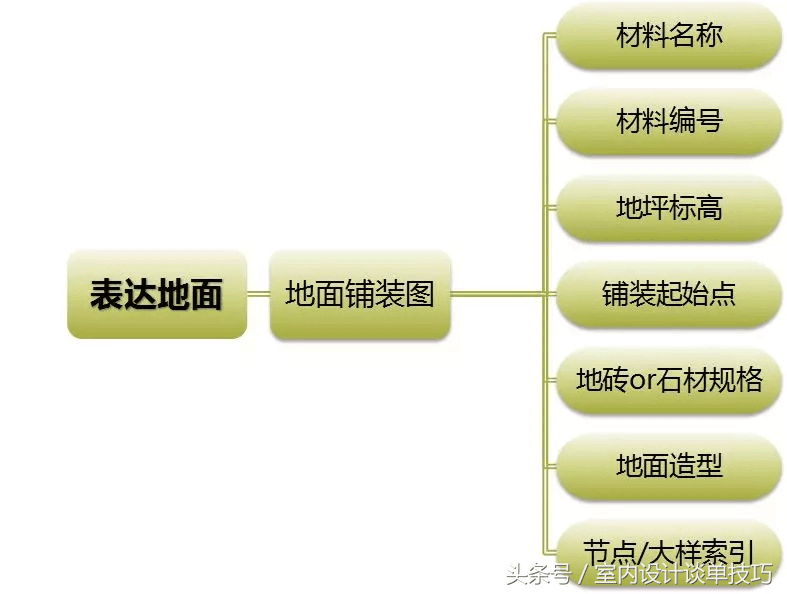

1.地面铺装图
教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

表达天花的图

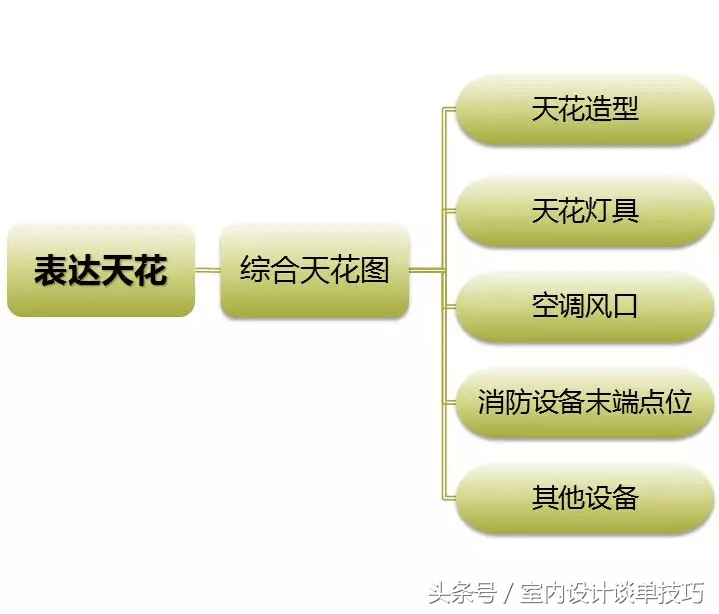

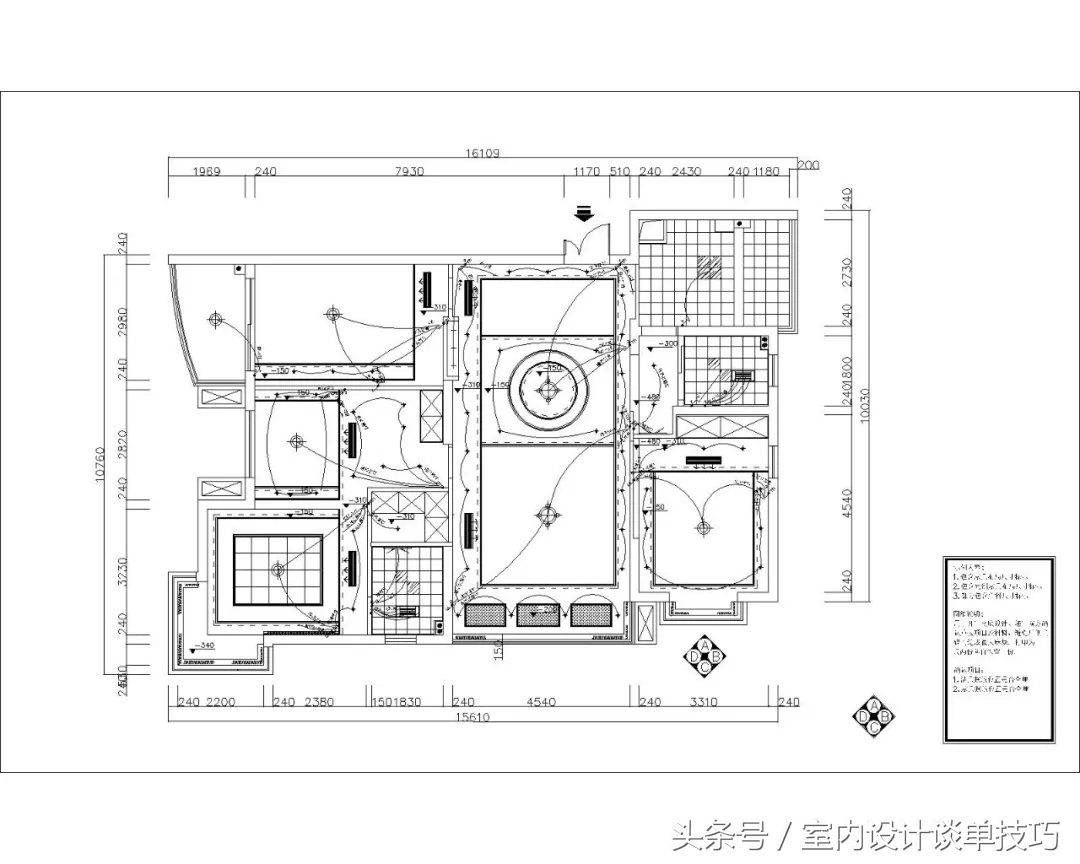

1.综合天花图【其中包括造型,灯具,消防,安防,风口等等】

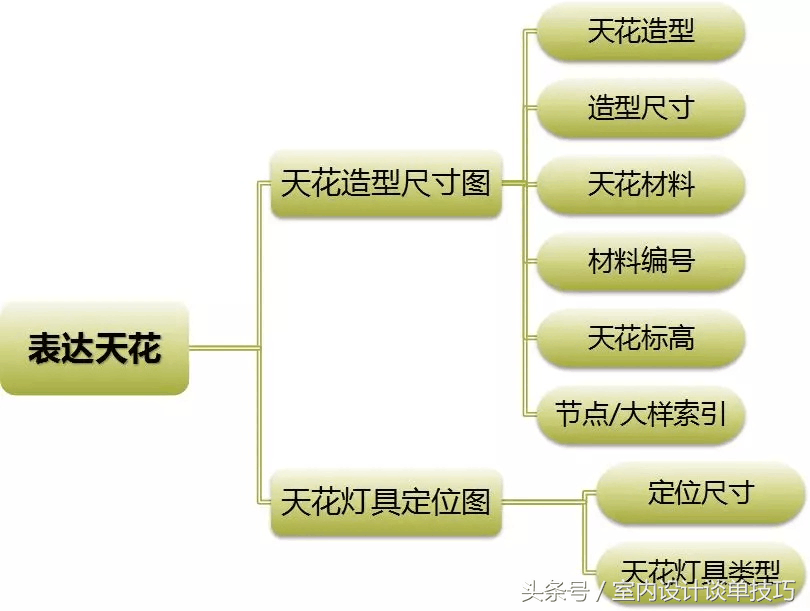

[1].天花造型图
教你如何画好一张平面图!平面图美观、规范性

[2].灯具尺寸图
教你如何画好一张平面图!平面图美观、规范性

表达设备的图
机电点位布置图【强,弱电点位】
消防设备定位图 空调风口定位图
安防设备定位图 音响设备布置图
投影设备布置图 依项目情况其他设备图纸

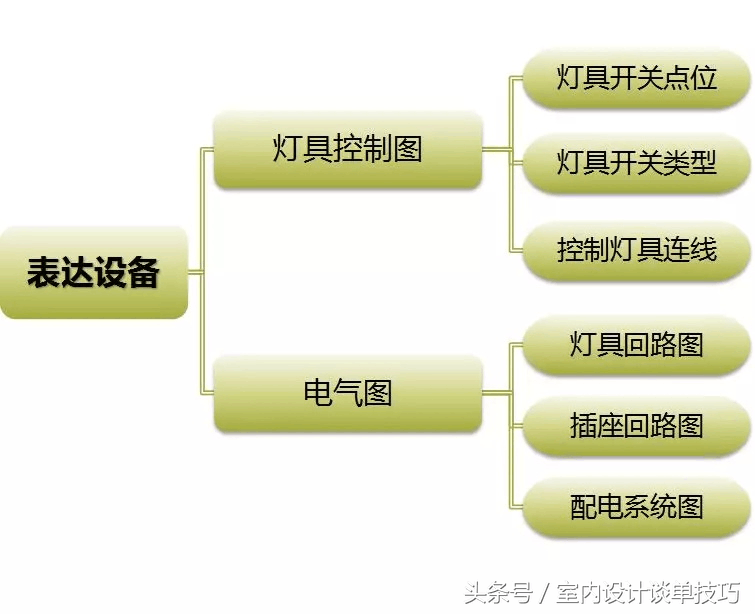

灯具控制图
灯具回路图 插座回路图 配电系统图
每张平面图在表达什么?

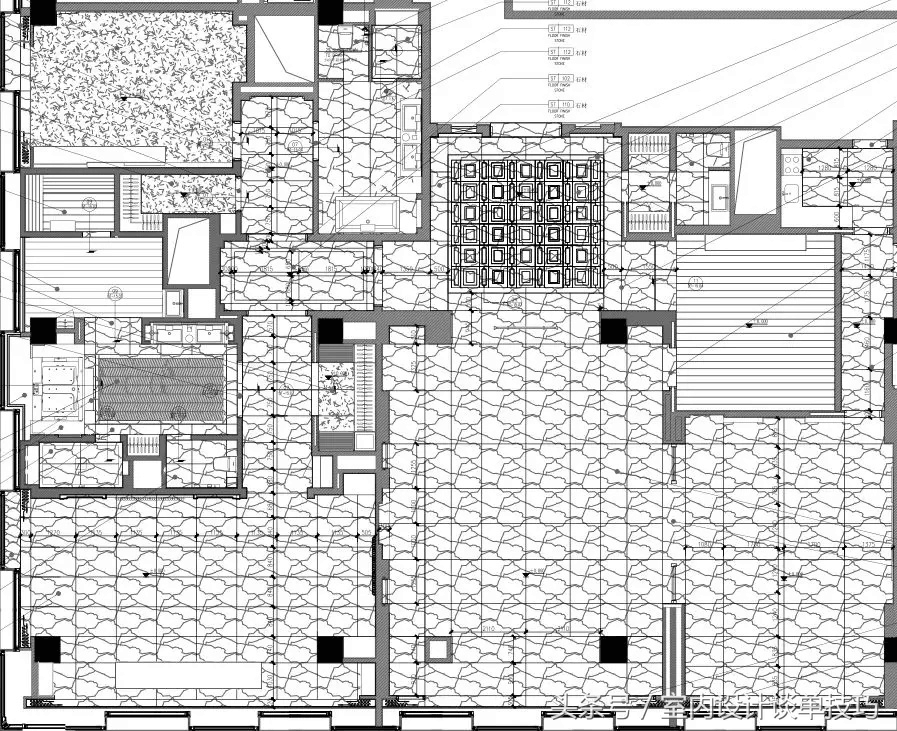

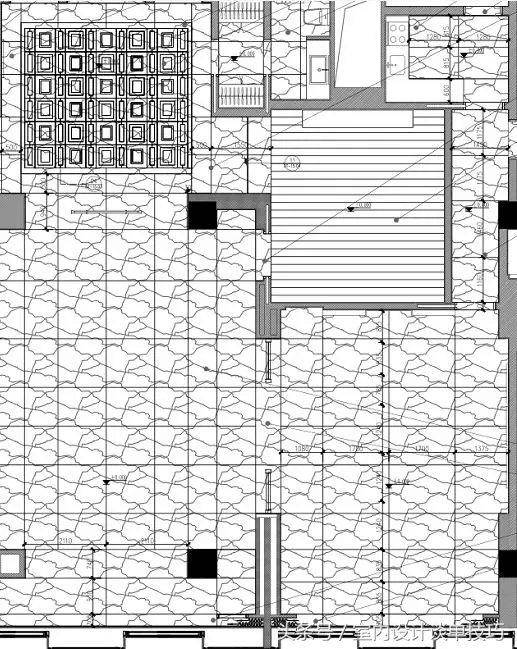

下图中的材料编号对应着材料表,铺装起始点是铺装材料是地砖或者石材的时候才用到,确定起始点的钱他是要保证铺出来要美观,要好看。其次是要省钱。
教你如何画好一张平面图!平面图美观、规范性

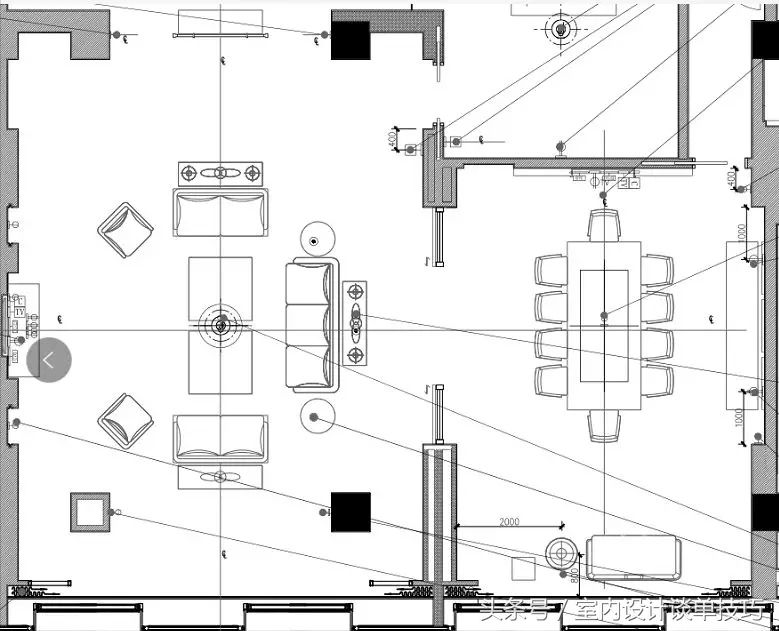

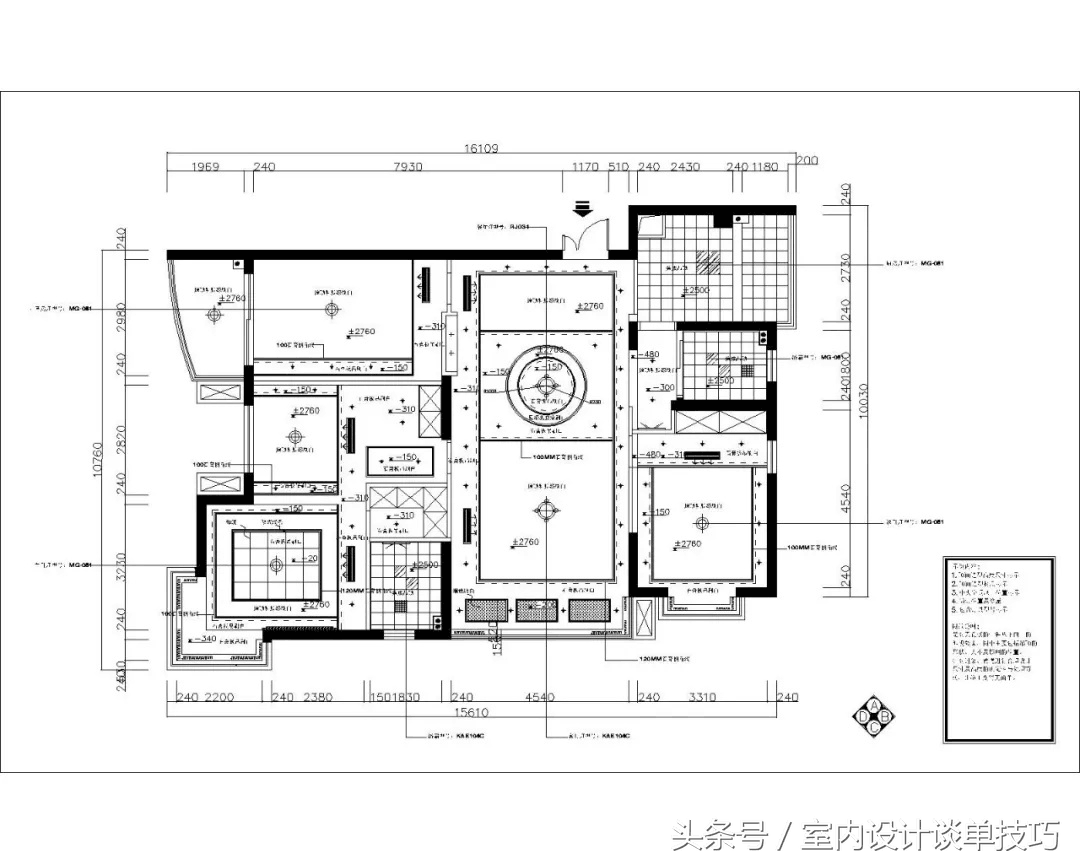

下图中消防设备末端点位包括:

  1. 烟感,温感。
  2. 喷淋

3.消防广播
4.应急照明 等等
教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

教你如何画好一张平面图!平面图美观、规范性

大型项目的外部参照怎么应用

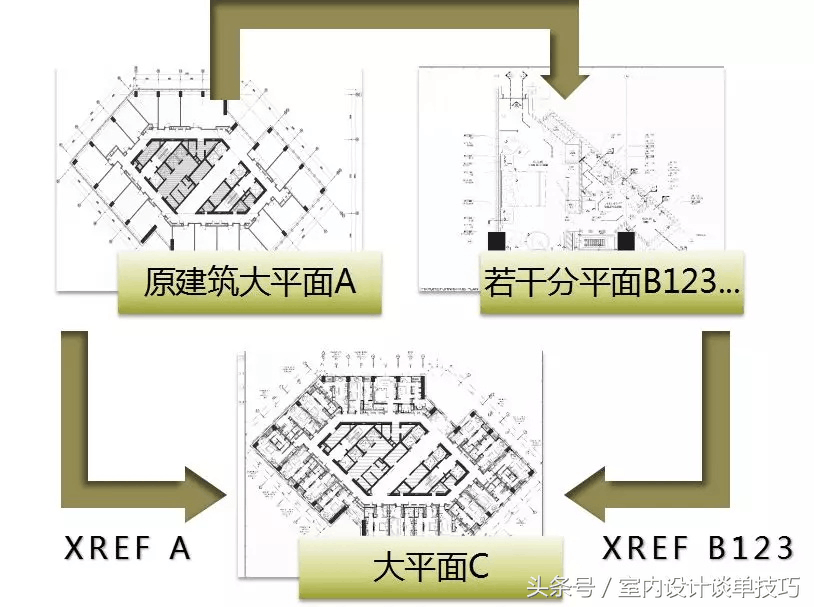

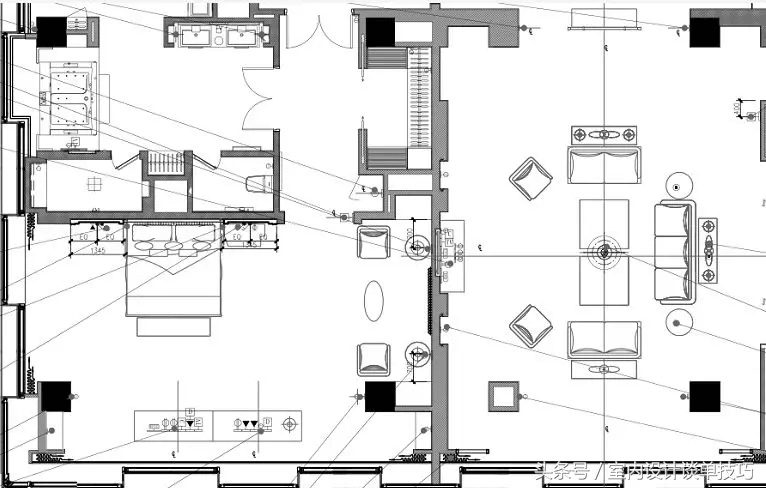

下图是咱们老师设计的一个实际的酒店案例,因为酒店项目有许多客房,每一间客房都需要画一个平面图,我们就先用XREF参照平面A,画出每个客房的平面,然后在XREF A,XREF若干平面,组成大平面C。【注意,千万不要旋转参照物!】
教你如何画好一张平面图!平面图美观、规范性
